污水处理的mbbr一体化设备工艺流程图

以下是对 MBBR 一体化设备工艺流程各环节的详细介绍：

1. 格栅渠：污水经管网收集输送至污水处理站，首先经过格栅渠，其作用是清除污水中含有的大颗粒固体物或漂浮物，保证后续处理装置稳定运行，栅渣需定期外运处置。

2. 调节池：整个调节系统由调节池、提升泵、液位计等辅助系统组成。污水在调节池中进行流量及浓度的缓冲和调节，使进入后续生化处理系统的污水各项指标具有较好的稳定性，避免因污水波动过大对后续处理设备造成冲击，促进系统处理效率的提升。污水经调节池提升泵提升进入一体化 MBBR 污水处理设备。

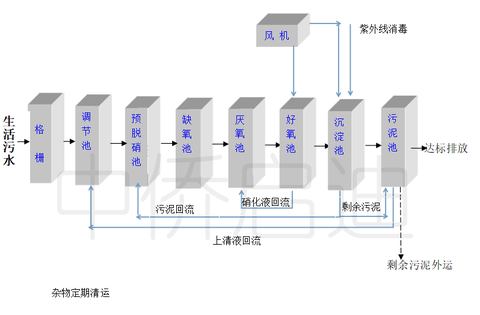

污水处理的mbbr一体化设备工艺流程图

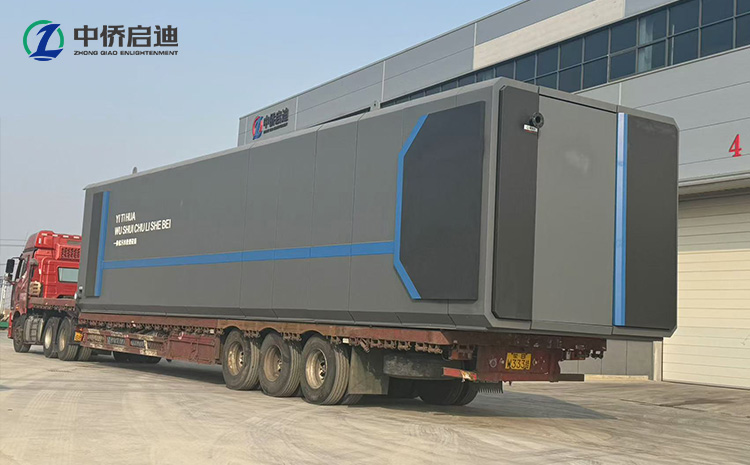

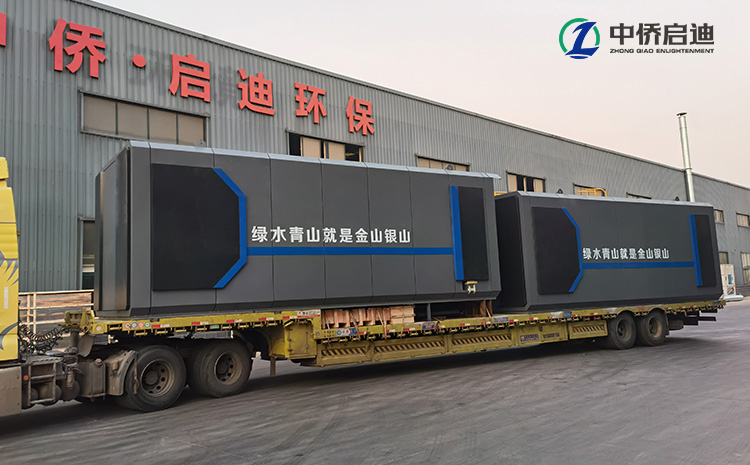

3. 一体化 MBBR 污水处理设备

厌氧池：污水中的有机物在厌氧池中被厌氧菌分解，为后续的处理过程提供良好条件。厌氧池填充组合填料，形成宏观和微观两种 A/A/O 环境，可提高系统的污染物去除率和抗冲击负荷能力，同时抑制丝状菌的过度繁殖，有效避免污泥膨胀现象。

缺氧池：缺氧池同样填充组合填料，为反硝化菌提供适宜的环境，将回流混合液中的大量硝态氮还原成氮气，从而达到脱氮的目的。

好氧池：MBBR 池内填充 MBBR 悬浮填料，在曝气时与水呈混合状态，微生物生长的环境为气、液、固三相。载体在水中的碰撞和剪切作用，使空气气泡更加细小，增加了氧气的利用率。每个载体内外均具有不同的生物种类，内部生长一些厌氧菌或兼氧菌，外部为好氧菌，这样每个载体都为一个微型反应器，使硝化反应和反硝化反应同时存在，从而提高处理效果。污水中的有机物在好氧微生物的作用下被进一步分解和转化，使水质得到净化。


4. 二沉池：通过重力作用使水中的颗粒物、细菌团和细菌尸体沉淀下来，沉淀后的活性污泥大部分作为接种污泥回流至生物反应池，确保曝气池内污泥浓度满足要求。

5. 絮凝反应池：通过添加絮凝剂等化学物质，使污水中的悬浮物和杂质形成絮凝体，为后续高效沉淀池的过滤分离创造条件，进一步提高水质的清澈度。

6. 高效沉淀池：对经过絮凝反应池处理后的污水进行沉淀和过滤等处理，利用絮凝体的沉淀特性，将其从水中分离出来，实现固液分离，确保出水水质达到标准。

7. 设备间：为整个污水处理设备提供动力和控制支持，确保设备的正常运行，包括安装各种水泵、风机、电控设备等，实现对污水处理过程的自动化控制和监测。
