MBR一体化污水处理设备工艺流程图
MBR一体化污水处理设备工艺流程图
mbr工艺的一体化污水处理设备在污水处理项目中 占有很高的比例，今天带大家来了解一下mbr一体化污水处理设备工艺流程图和设备工艺的一些基本情况
MBR一体化污水处理设备简介
中侨启迪针对多个污水处理设施建设和运营状况的实际调研，并且经过污水处理实验分析，提出了适合于生活污水特点的专业处理方案，并在装备中引入了最为先进的MBR膜技术，能彻底解决“污水收集难”、“污水管网投资高”、“占地面积大”和“施工周期长”等问题，并且其相较于常规的城镇污水处理具有“处理水质好”、“占地面积小”、“运行成本低”、“投资成本低”、“智能化管理”等特点，出水主要指标可直接达到《城镇污水处理厂排放标准》（GB18918-2002）一级A标准或者中水回用标准。
mbr一体化污水处理设备工艺流程图：

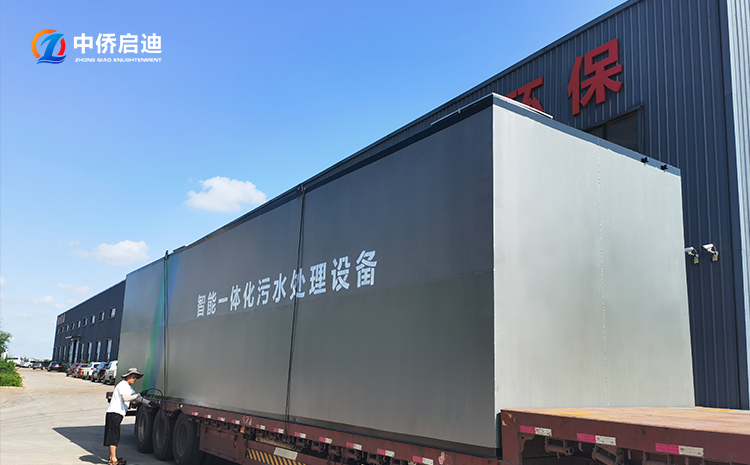

碳钢设备一体化mbr工艺流程图

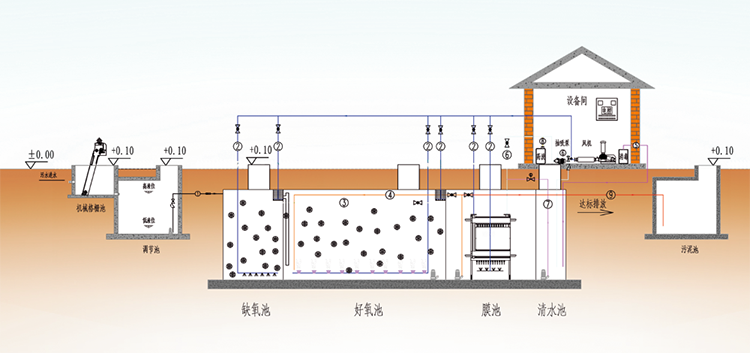

mbr一体化污水处理设备工艺流程图

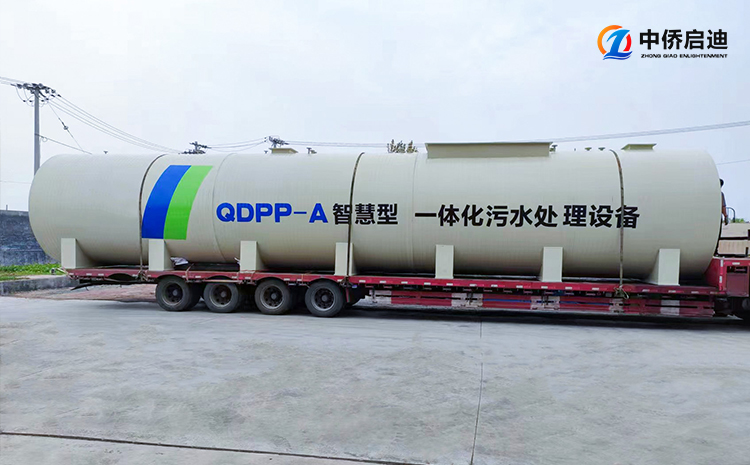

QDPP一体化污水处理设备工艺流程图

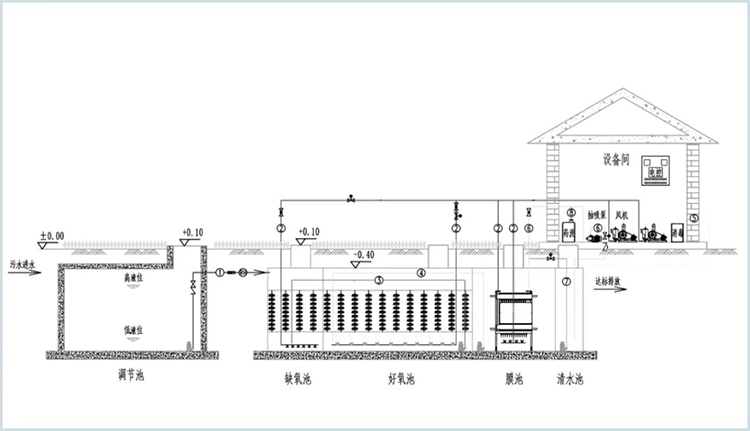

QDPP一体化设备mbr工艺流程图
MBR一体化装置优势
中侨启迪的MBR是一款智能化装备，本设备为我司自主研发设备，拥有自主知识产权。（专利号：ZL201521138591.5）
MBR一体化装置在设计中优点如下：
技术先进
模块设计：采用独特的外观及高度集成模块化设计，可以根据实际情况将缺氧池、膜池及控制室分开设计和安装，便于运输。
新型技术：集成新型膜技术及生物模拟技术，脱氮除磷效果好、剩余污泥量少，处理流程短，无需沉淀、砂滤环节；
智能控制：采用智能监控技术，可实现全自动操作，运行稳定、操作直观简便；
使用省心
减少投资：小型分散就地处理方式替代集中式污水处理，无需大规模开挖铺设管道和建设构筑物，投资成本低；
建设快捷：占地面积仅有传统再生处理工艺的30-50%，基建工程量少，只需建设设备基础，接管处理即可再生回用，省工省时省地；
低运行费：直接运行成本低，高性能超滤膜组件，使用寿命更长。
成效显著
优质出水：出水水质稳定，污染物指标完全优于《城镇污水处理厂排放标准》（GB18918-2002）一级A标准，并且主要排放指标优于《城市污水再生利用城市杂用水水质》（GB/T 18920-2002）标准；
节能环保：低运行费用，运行过程无噪音、无异味、剩余有机污泥量少。
工艺流程说明
经过收集的生活污水流经手动格栅，将较大的悬浮物去除后，进入调节池，在调节池内调节水质、水量。缓解水量水质对后续工艺的冲击。
调节池中的污水经过潜水泵提升至MBR装备，突出优点是利用MBR膜生物反应技术有利于不同微生物菌群的繁殖生长，因此脱氮除磷效果非常好。膜生物反应器处理后的水经抽吸泵抽吸后达标直接排放。
预处理工艺
预处理工艺由手动格栅、调节池组成，为设备配套设施。
①、调节池
调节池的功能是调节处理水量和水质的不均匀性。为防止因水质、水量的大幅度波动造成整个污水处理系统处理能力下降，同时为提高后续处理系统的处理效率，故设置调节池，可大幅降低处理设备的容量和电耗。
调节池的末端安装液位控制装置，当调节池的水位达到设定值时启动提升水泵，否则停止运行，以达到节约电耗的目的。
MBR装备
原理介绍：
MBR装备将缺氧、超滤膜过滤及控制室集于一体，克服了传统处理工艺流程冗长、占地面积大、操作管理复杂等缺点。具有结构紧凑、外观美观、占地面积小、运行费用低、稳定可靠、自动化程度高、维护操作方便、脱氮效率高、出水水质好、节能高效、自动化程度高等优点。
①（缺氧池）反硝化
反硝化细菌通过在缺氧状态下将硝酸盐还原，释放出分子态氮(N2) 或一氧化二氮(N2O) 实现脱氮目的的过程，膜滤池中的污泥回流至反硝化池，进行反硝化脱氮，同时加强污水与污泥的接触。
② MBR膜生物反应区（好氧）
经过处理的污水，通过浸没式超滤，超滤产水进入吸附除磷区超滤膜孔径为0.001-0.1um，超滤膜材质为PVDF，浸没式超滤组件下方安装有曝气管道，在保证水体中有好氧细菌所需的高浓度溶解氧的前提下，对膜表面进行实时清洗，保证了膜通量的稳定性；同时浸没式超滤池中的高浓度污泥经过污泥回流管道回流，进入反硝化池，降低膜池中的污泥浓度。
MBR装备取代了传统工艺中的二沉池，可以高效的进行固液分离得到稳定的出水，又可以在生物池内维持高浓度的微生物量，工艺剩余污泥少，极有效的去除氨氮，出水悬浮物和浊度接近于零，出水中细菌和病毒被大幅度去除，出水水质效果好。
核心技术简介
浸没式超滤技术：
本设备核心技术为浸没式超滤技术(MBR)，它是将膜分离技术与生物处理技术有机的结合在一起的新型废水处理技术，也称膜分离活性污泥法。它利用膜分离设备将生化反应池中的活性污泥和大分子有机物质截留住，水力停留时间（HRT）和污泥停留时间（SRT）可以分别控制，而难降解的物质在反应器中不断反应、降解。一方面，膜截留了反应池中的微生物，使用池中的活性污泥浓度大大增加，使降解污水的生化反应进行得更迅速更彻底，另一方面，由于膜的高过滤精度，保证泥水分离的效果，从而节省了二次沉淀。因此，MBR工艺通过膜分离技术大大强化了生物反应器的功能。
MBR的优点：
① 出水水质稳定，浸没式超滤是以膜分离过程取代传统工艺中的重力沉淀，解决了由颗粒沉降性决定处理结果的技术难题，恒定的过滤精度对于产水水质和运行情况的变化均有很强的适应性，能很好地实现固液分离，保证出水水质。
② 工艺简单。与传统物化、重力沉淀、柱式超滤相比，工艺更为简单，也易于管理。
③ 占地面积小，由于膜的高效分离作用，还可节省重力沉淀空间、过滤等固液分离设备，且出水悬浮物浓度远低于传统固液分离设备，使整个设备流程简单，易于集成，设备占地大为缩小。
④ 管理简单方便、自动控制化程度高、运行成本低，整机能够实现自动间歇运行，设备泵阀自动遵照程序启停，设有水位自动控制、膜污染控制、故障报警等控制，管理和操作更为方便，并可节省加药消毒、清洗所带来的长期运行费用。
