一体化污水处理设备内部结构图

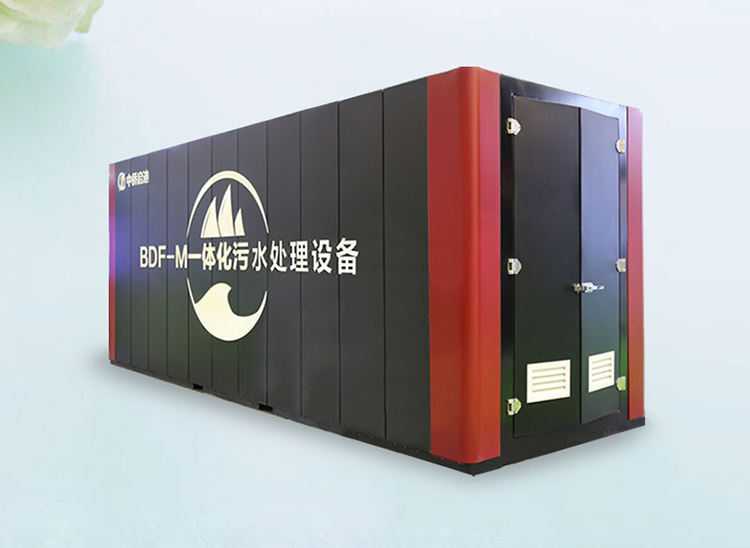

一体化污水处理设备内部结构图需要按照设备的处理工艺设计，处理工艺不同内部结构也不同，今天给大家介绍一下AO工艺、mbr膜工艺、MBBR工艺、BDF-M一体化设备内部工艺图及内部结构讲解、希望能帮到大家。

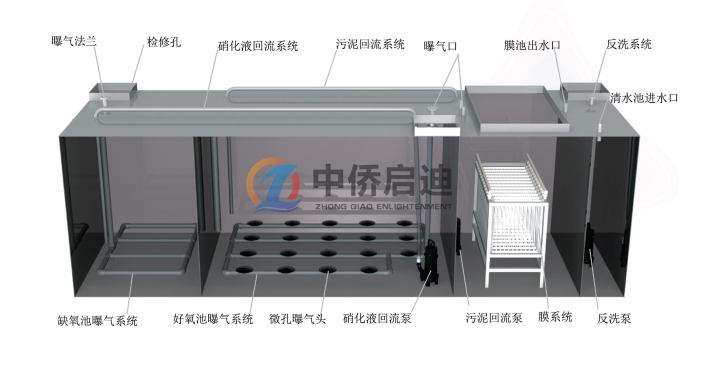

下图为MBR膜一体化污水处理设备内部结构图3D演示图，
膜生物反应器（MBR）工艺是膜分离技术与生物技术有机结合的新型废水处理技术。它利用膜分离设备将生化反应池中的活性污泥和大分子有机物质截留住，省掉二沉池。活性污泥浓度因此大大提高，水力停留时间（HRT）和污泥停留时间（SRT）可以分别控制，而难降解的物质在反应器中不断反应、降解。
因此，膜生物反应器（MBR）工艺通过膜分离技术大大强化了生物反应器的功能。与传统的生物处理方法相比，是目前最有前途的废水处理新技术之一。

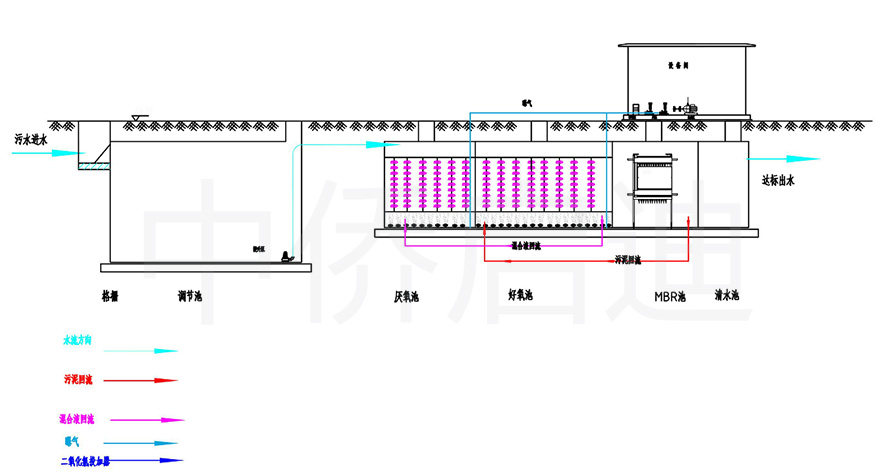

下图为MBR膜一体化污水处理设备工艺流程图展示

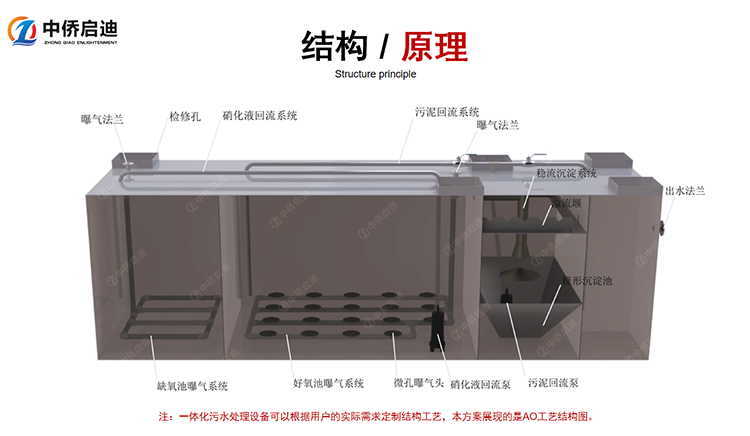

下图为AO工艺的一体化污水处理设备内部结构3D演示图
该设备主要用于居住小区(含别墅小区)、高级宾馆、医院、综合办公楼和各类公共建筑的生活污水处理，经该设备处理的出水水质，达到国家排放标准。一体化污水处理设备全套设备均可埋设于地下，故亦称"地埋式生活污水处理设备"。
本公司一体化污水处理设备生活污水处理设备采用国际先进的生物处理工艺，集去除BOD5、COD、NH3-N于一身，具有技术性能稳定可靠，处理效果好，投资省，占地少，维护方便等优点。我公司也可根据客户要求同时配套中水回用设备。

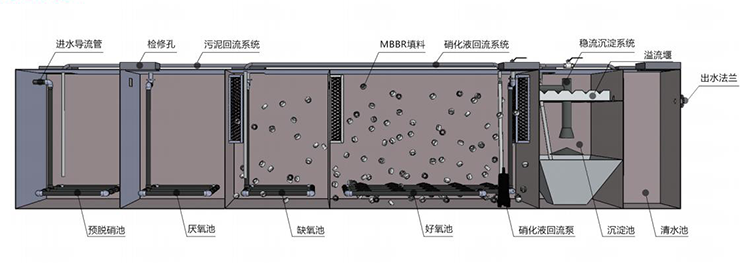

下面为MBBR一体化污水处理设备内部结构图
MBBR一体化污水处理设备是我公司借鉴欧洲先进的移动床生物膜反应器工艺自主创新研发的一种高效污水处理设备。MBBR工艺原理是通过向反应器中投加一定数量的悬浮载体，提高反应器中的生物量及生物种类，从而提高反应器的处理效率。由于填料密度接近于水，所以在曝气的时候，与水呈完全混合状态，微生物生长的环境为气、液、固三相。载体在水中的碰撞和剪切作用，使空气气泡更加细小，增加了氧气的利用率。另外，每个载体内外均具有不同的生物种类，内部生长一些厌氧菌或兼氧菌，外部为好养菌，这样使硝化反应和反硝化反应同时存在，从而提高了处理效果。MBBR工艺依靠曝气池内的曝气和水流的提升作用使载体处于流化状态，进而形成悬浮生长的活性污泥和附着生长的生物膜，这就使得移动床生物膜使用了整个反应器空间，悬浮填料能与污泥频繁多次接触因而被称为“移动的生物膜”

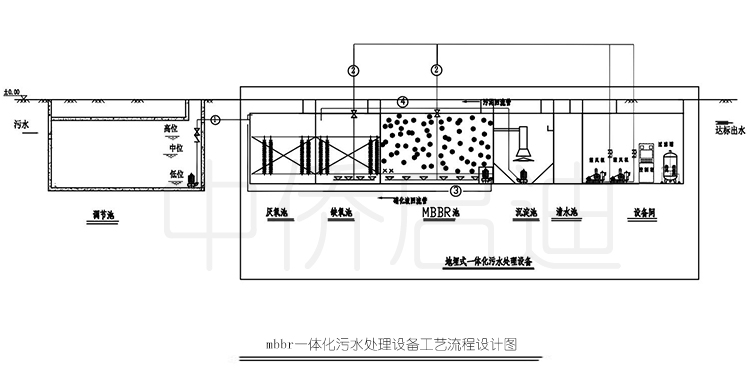

下面为MBBR一体化污水处理设备工艺流程图
